立足點：Network 的架構設計的思想

1. Image Classification

1.1 基本步驟

1. 把所有圖片都先 rescale 成大小一樣

2. 把每一個類別表示成一個 one-hot vector（dimension 的長度決定模型可以辨識出多少不同種類的東西）

3. 將圖片輸入到模型中

1.2 將圖片輸入到模型中

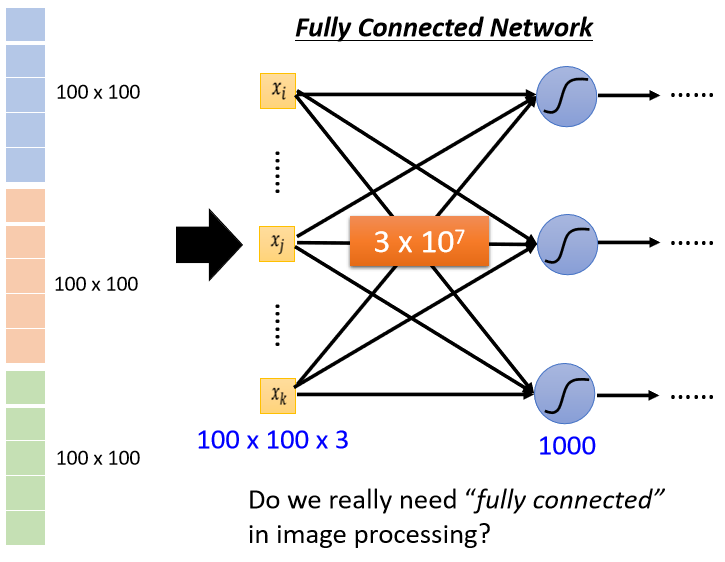

直覺思路會直接展平，但會導致參數量過大

如果輸入的向量長度是 100 × 100 × 3，有 1000 個 neuron，那第一層的 weight 就有 1000 × 100 × 100 × 3，也就是 3×10 的 7 次方，是非常巨大的數目

雖然隨著參數的增加，可以增加模型的彈性，可以增加它的能力，但是也增加了 overfitting 的風險

思考：

考慮到影像辨識問題本身的特性，其實並不一定需要 fully connected，不需要每一個 neuron 與 input 的每一個 dimension 都有一個 weight

2. 神經元角度介紹 CNN

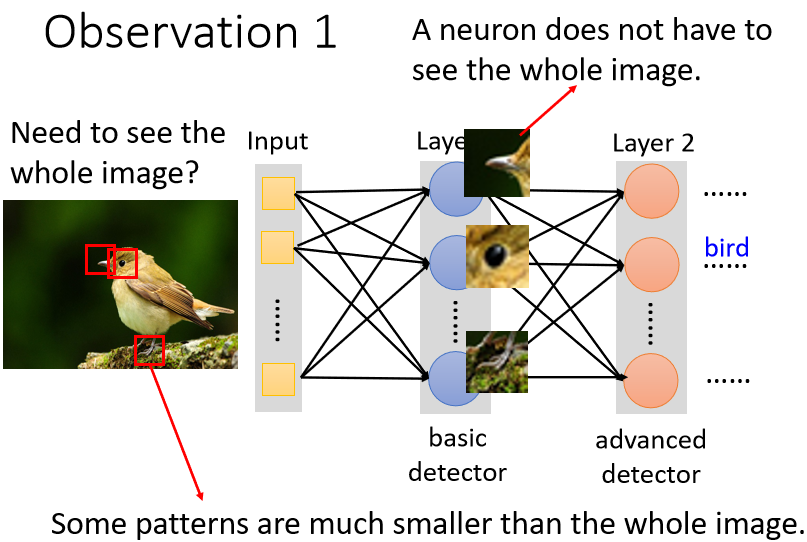

觀察 ①

模型通過識別一些特定 patterns 來識別物體，而非整張圖

neuron 也許根本不需要把整張圖片當作輸入，只需把圖片的一小部分當作輸入，就足以偵測某些特別關鍵的 pattern 有沒有出現

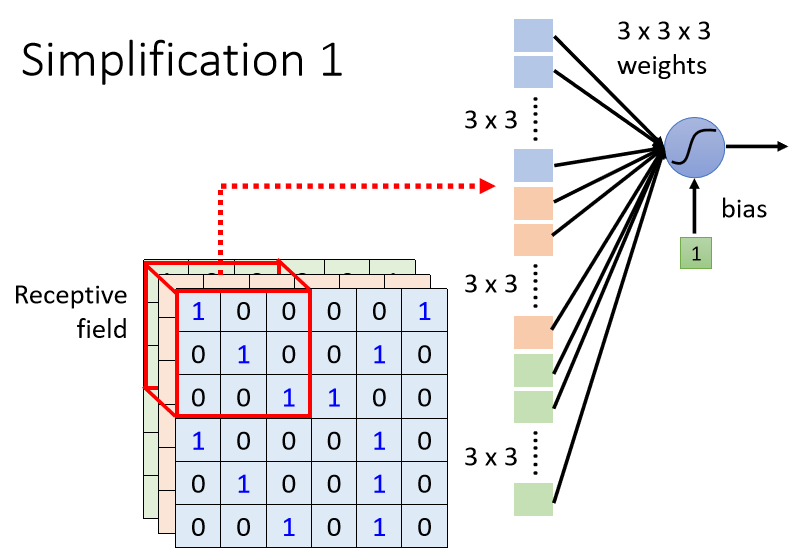

簡化 ①：Receptive Field

每個神經元只需要考察自己特定範圍內的圖像訊息，將圖像內容展平後輸入到神經元中即可

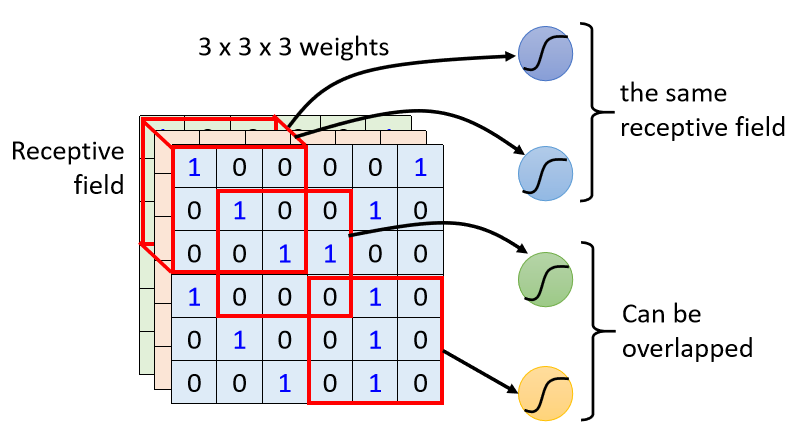

注意：

• receptive field 之間可以重疊

• 一個 receptive field 可以有多個神經元守備

• receptive field 可以有大有小

• receptive field 可以只考慮某一些 channel

• receptive field 可以是長方形

• receptive field 不一定要相連

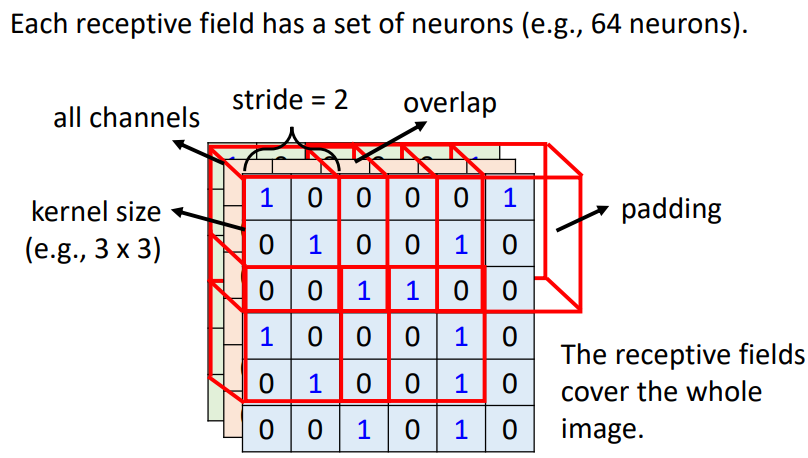

Receptive Field 的 Typical Setting（In general）

1. 一般在做影像辨識的時會看全部的 channel。所以在描述一個 receptive field 的時候，無需說明其 channel 數，只要講它的高、寬 ⇒ kernel size

   → 一般不做過大的 kernal size，常常設定為 3 × 3

2. 每個 receptive field 會有不止一個神經元進行守備 ⇒ 輸出通道數/卷積核數目

3. 不同的 receptive field 之間的關係 ⇒ receptive field 的水平垂直位移：Stride【hyperparameter】
   → 一般希望 receptive field 之間有重疊，避免交界處的 pattern 被忽略

4. receptive field 超出影響的範圍 ⇒ padding（補值：補 0、補平均值、補邊緣值、…）

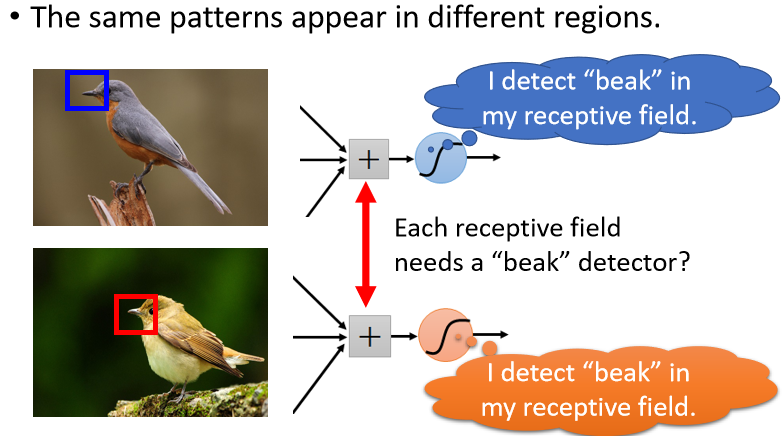

觀察 ②

同樣的 pattern，可能出現在圖片的不同位置，偵測同樣 pattern 的神經元做的工作是一樣的，儘管守備的 receptive field 不一樣，但參數會是一樣的

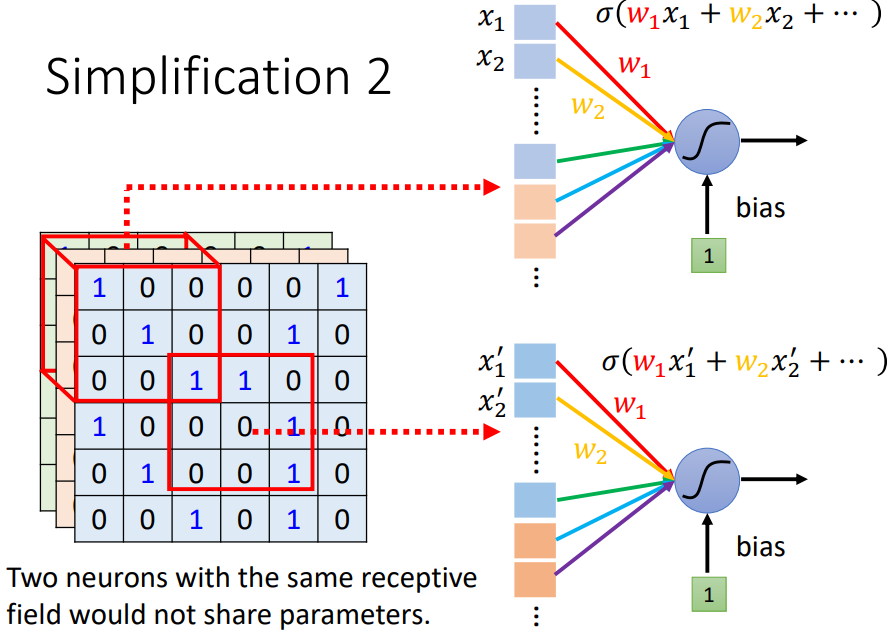

簡化 ②：Parameter Sharing

兩個不同 receptive field 的 neurons 有做一樣的工作，就可以共用參數。儘管參數一樣，但因為是不同的 receptive field（不同的輸入），所以輸出也會是不一樣的

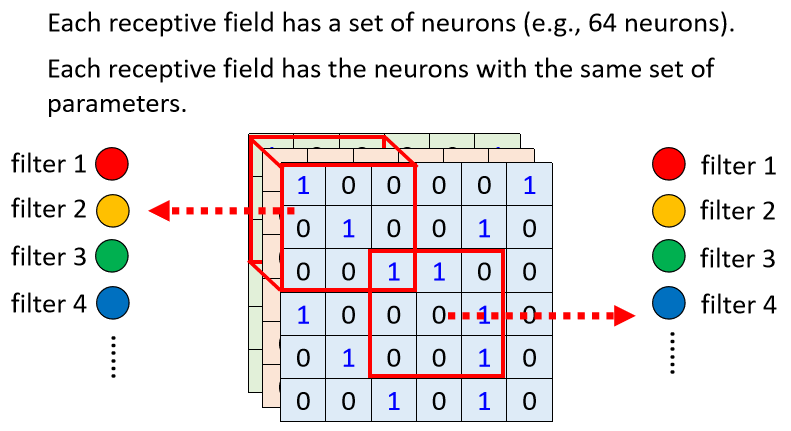

Parameter Sharing 的 Typical Setting（In general）

對每個 receptive field，都使用一組神經元處理；這些神經元共用一組參數（weight），此組參數稱作 Filter，因此對不同 receptive field 使用的 Filter 參數相同

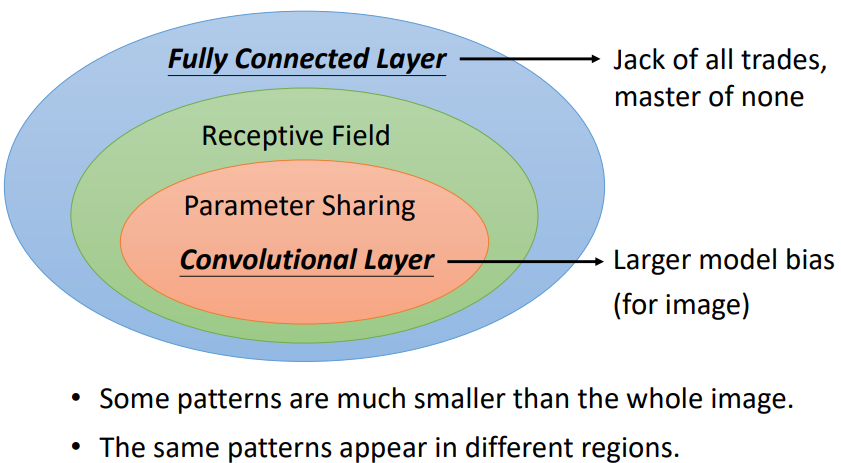

Convolutional Layer 的優勢

卷積層是“受限”（彈性變小）的 Fully Connected Layer

觀察：

• FC 可以通過“學習”決定要看到的“圖片”的範圍。加上“receptive field”概念後，就只能看某一個範圍

• FC 可以自由決定守備不同 receptive field 的各個神經元參數。加上“權值共享”概念後，守備不同 receptive field 的同一個 filter 參數相同

分析：

• 一般而言，model bias 小、model 的 flexibility 很高的時候，比較容易 overfitting。fully connected layer 可以有各式各樣的變化，但是它可能沒有辦法在任何特定的任務上做好

• CNN 的 bias 比較大，它是專門為影像設計的，所以它在影像上仍然可以做得好

3. 濾波器角度介紹 CNN

3.1 卷積層基本定義

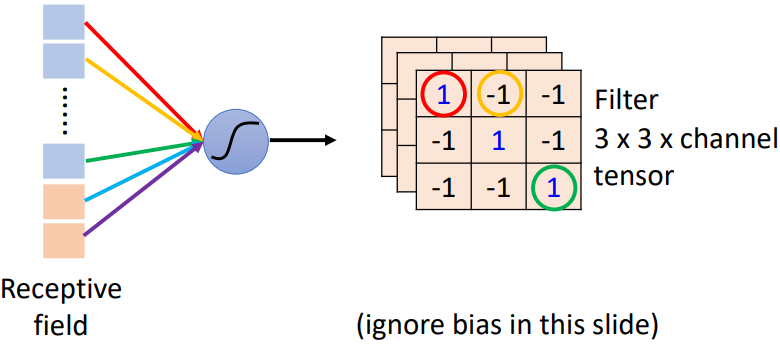

卷積層中有若干個 filters，每個 filter 可以“抓取”圖片中的某一種 pattern（pattern 的大小小於 receptive field 大小）。filter 的參數就是神經元中的“權值（weight）”

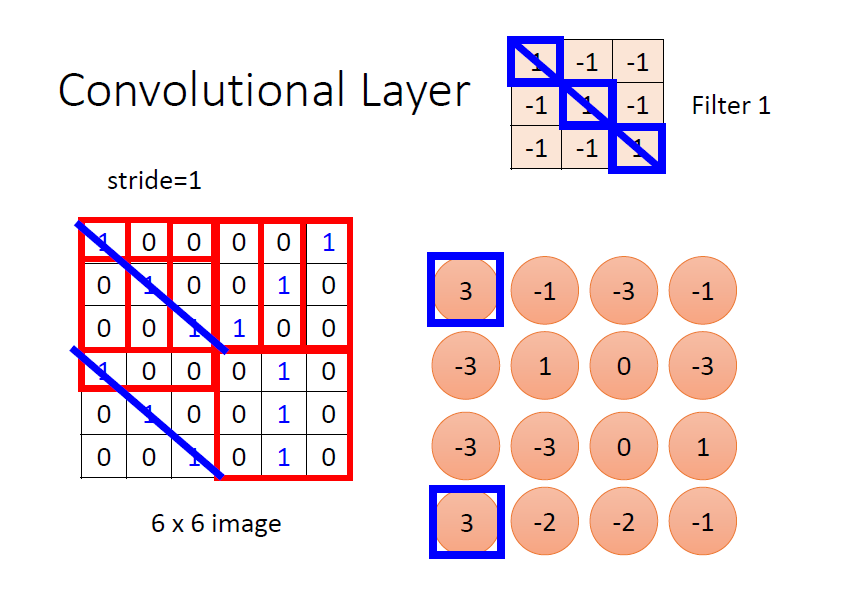

filter 的計算是“內積”：filter 跟圖片對應位置的數值做矩陣乘法，乘完後再將元素相加

注意：

上圖所示的濾波器，對主對角線為 1 的特徵敏感 ⇒ 對應卷積結果為 3（最大）

不同的 filter 掃過一張圖片，將會產生“新的圖片”，每個 filter 將會產生圖片中的一個 channel ⇒ feature map

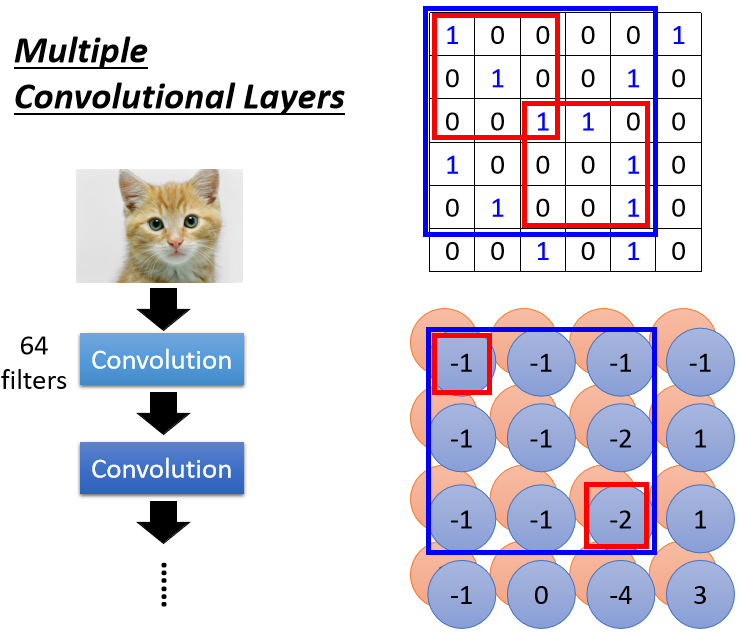

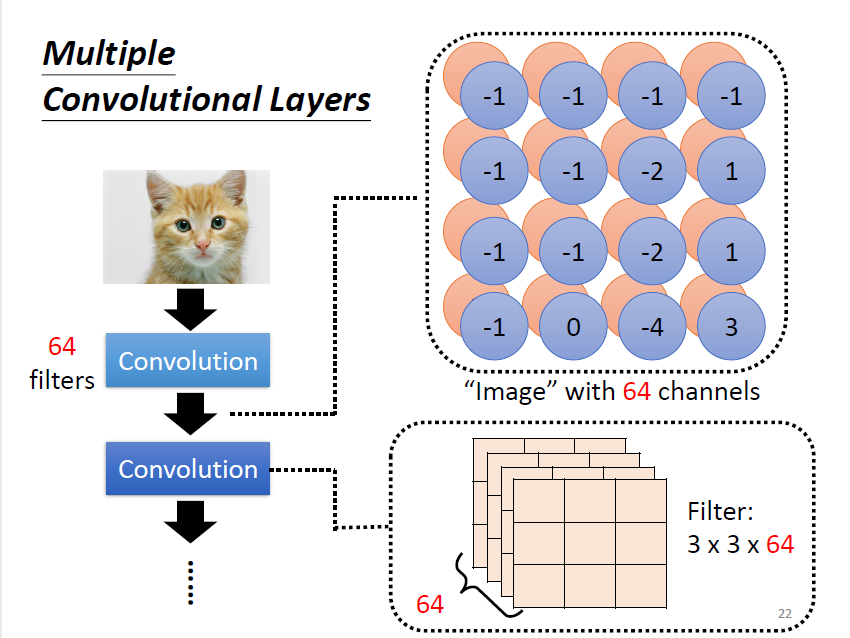

3.2 多層卷積

第一層的卷積結果產生了一張 $4\times4\times64$ 的 feature map。繼續卷積時，需要對 64 個 channel 都進行處理 ⇒ filter 的“高度”要是 64

3.2.1 讓小卷積核看到大 pattern

在考慮第二層中 $3\times3$ 的範圍，在原圖實際上考慮了 $5\times5$範圍的pattern。當卷積層越來越深時，即使只是 $3\times3$ 的 filter，看到的範圍實際上是會越來越大

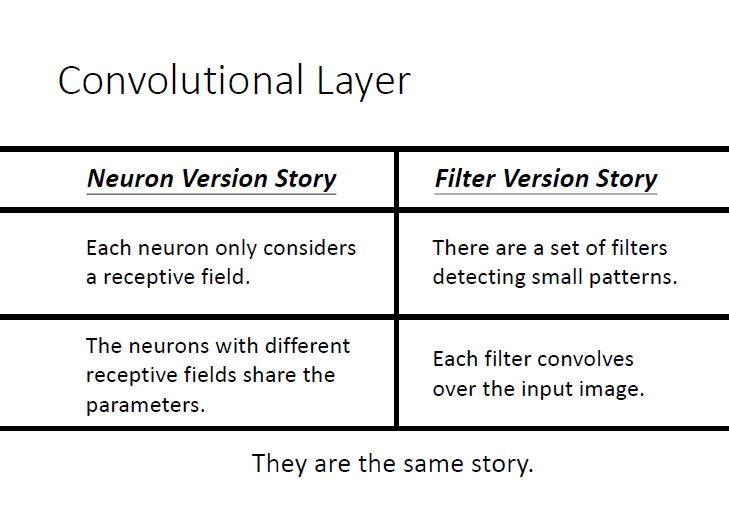

4. 神經元角度（Neuron）vs 濾波器角度（Filter）

神經元角度說到 Neuron 會共用參數，這些共用的參數就是濾波器角度說到的 Filter

4.1 不用看整張圖片範圍

• 神經元角度：只要守備 receptive field

• 濾波器角度：使用 Filter 偵測模式 pattern

4.2 相同 Pattern 可能出現在圖片的不同位置

• 神經元角度：守備不同 receptive field 的神經元可以共用參數

• 濾波器角度：Filter 掃過整張圖片

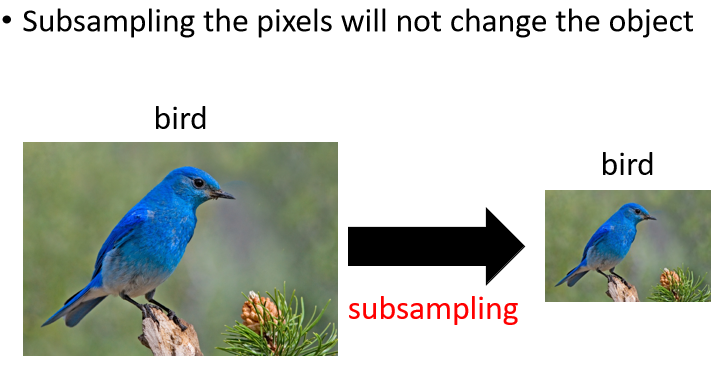

5. Subsampling（Pooling）

舉例而言，把偶數行拿掉，把基數列拿掉，不會影響圖片的辨析，同時可以減少運算量

pooling 本身沒有參數，所以並不是一個 layer。行為類似於 activation function（sigmoid、ReLU ），是一個 operator，它的行為不是固定好的

5.1 不同 Pooling 方法

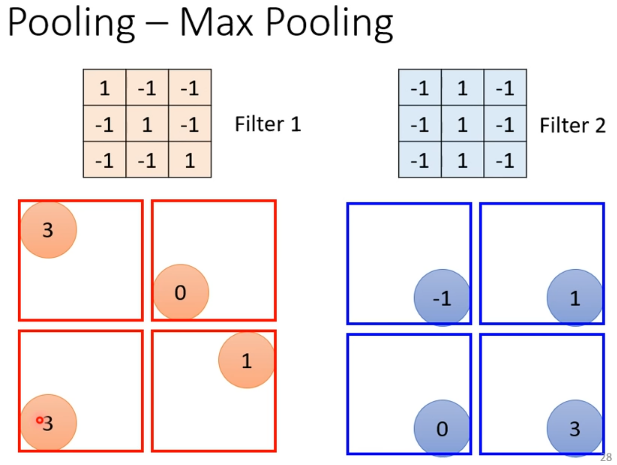

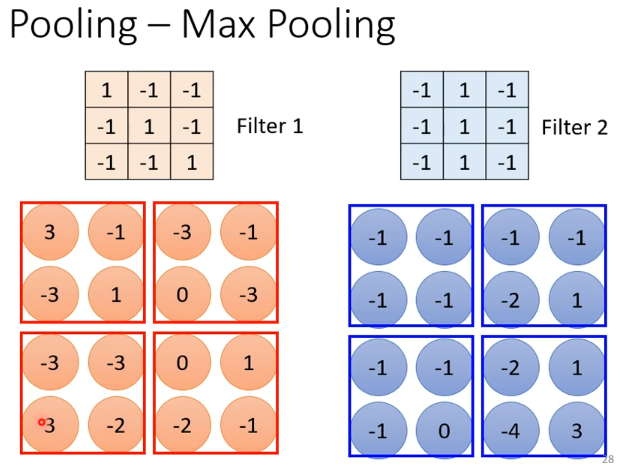

• Max pooling



• Mean Pooling

• …

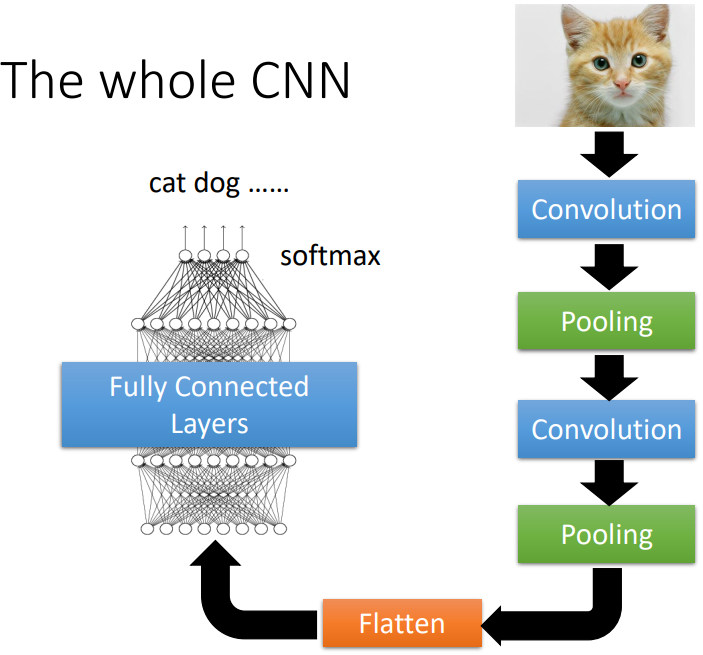

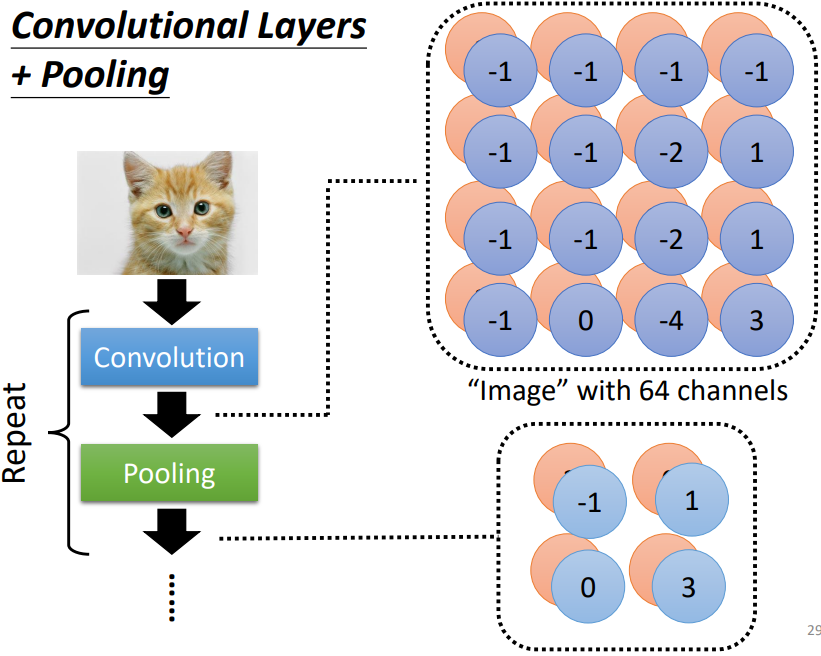

6. The whole CNN（典型 CNN 結構）

典型架構讓 convolution 及 pooling 交錯運用

Convolutional Layer → Pooling → ...（循環）→ Flatten（把矩陣拉直排成向量） → FC → Softmax

Pooling 可有可無

pooling 對於 rerformance 會帶來一點傷害。如果運算資源足夠，現今很多 network 的架構的設計往往就不做 pooling，改為全 convolution

7. 應用

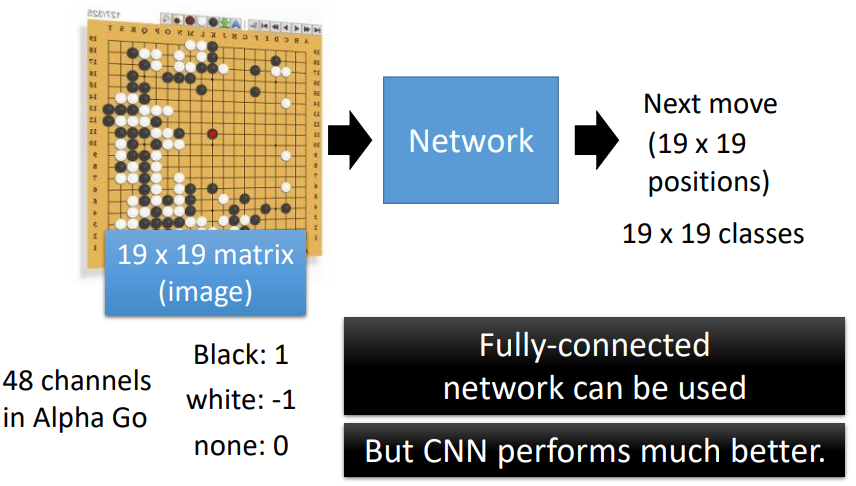

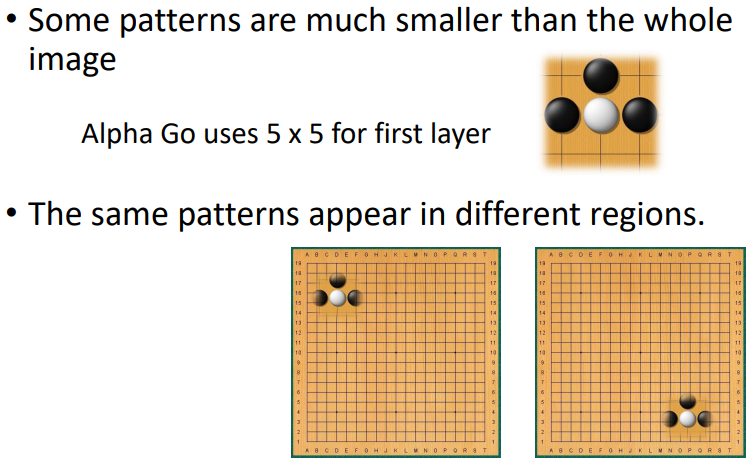

7.1 Alpha Go

可使用 FC，但用 CNN 效果更好

把棋盤看成 $19\times19$ 的圖片，用 48 個 channel 來描述

與圖像辨識的共同點

• 只看小範圍

• 同個 pattern 在不同位置出現

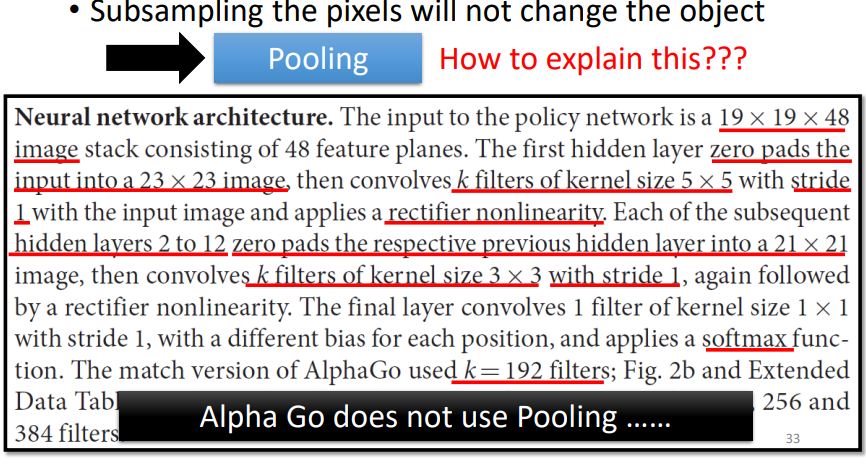

沒有 Pooling

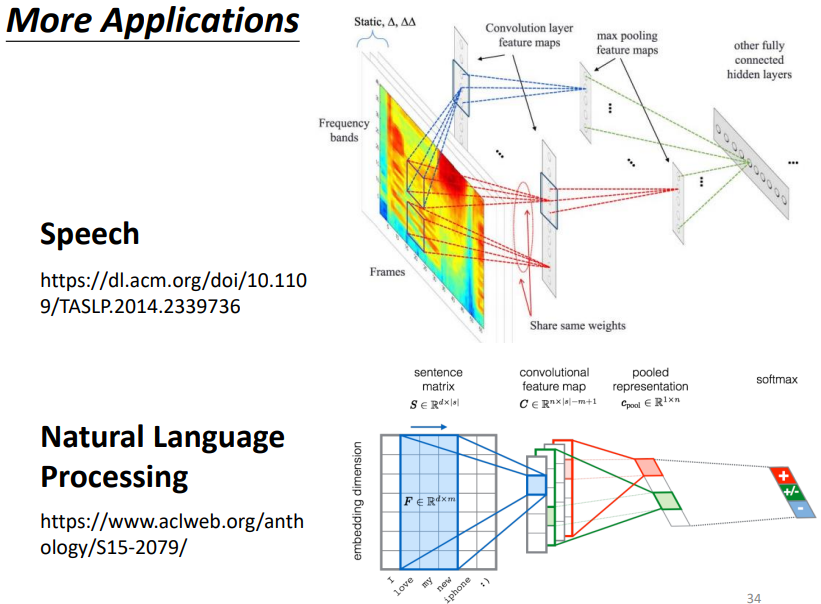

7.2 語音、NLP

8. Learn More

CNN 的缺陷：

CNN 並不能夠處理影像放大縮小，或者是旋轉的問題。所以在做影像辨識的時候，往往都要做 data augmentation，把訓練數據截一小塊出來放大縮小、把圖片旋轉，CNN 才會做到好的結果

可以用 Spacial Transformer Layer 處理這個問題
